Обратный клапан: устройство, принцип работы и виды
Обратный клапан — это устройство, которое играет ключевую роль в системах водоснабжения, отопления и многих других инженерных коммуникациях. Он предназначен для предотвращения обратного потока жидкости или газа в трубопроводах, тем самым защищая оборудование и системы от повреждений. Правильный выбор и установка обратного клапана могут значительно повысить эффективность работы всей системы и продлить срок службы оборудования. В данной статье мы подробно рассмотрим устройство обратного клапана, принцип его работы и основные виды, чтобы вам было легче выбрать необходимое решение для ваших нужд.

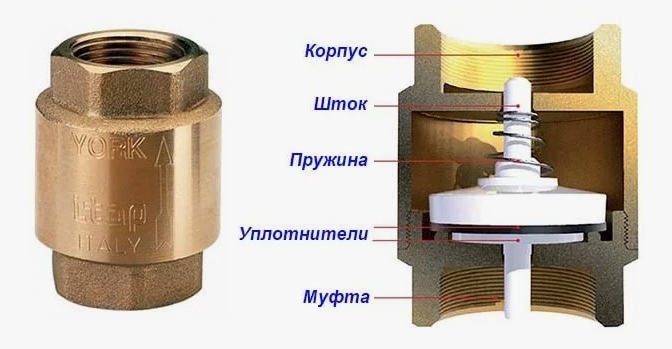

Устройство обратного клапана
Обратный клапан состоит из нескольких основных частей:
— Корпус: основная часть клапана, которая выполнена из различных материалов, таких как латунь, нержавеющая сталь или пластик, в зависимости от применяемой среды.
— Приводной механизм: это может быть пружина или притяжение, которое открывает и закрывает клапан в зависимости от направления потока.
— Уплотнители: обеспечивают герметичность соединений и предотвращают утечки. Уплотнители могут быть изготовлены из резины или силикона.
— Седло: поверхность, на которую опирается закрывающий элемент клапана, обеспечивая герметизацию при закрытии.
Преимущества:
— Простота конструкции обеспечивает надежность и долговечность.
— Разнообразие материалов позволяет подобрать клапан для различных условий эксплуатации.
Недостатки:
— Возможны проблемы с блокировкой клапана при загрязнении.
Принцип работы обратного клапана
Принцип работы обратного клапана достаточно прост. В нормальном режиме, когда жидкость или газ движутся в соответствии с установленным направлением, клапан открыт и пропускает поток. Однако, когда направление потока меняется, приводной механизм (например, пружина) сжимается, и клапан закрывается, предотвращая обратный поток. Это свойство позволяет защищать системы от нежелательных изменений давления и динамических ударов, подробнее описано в статье https://sp-tagil.ru/vidy-naznachenie-i-princzipy-raboty-obratnyh-klapanov/.
Преимущества:
— Эффективная защита системы от обратного потока.
— Легкость в установке и обслуживании.
Недостатки:
— Неправильная установка может привести к сбоям в работе.
Виды обратных клапанов
Существует несколько основных видов обратных клапанов, каждый из которых предназначен для определенных условий эксплуатации:
1. Клапан с подъемным диском
Это один из самых распространенных типов обратных клапанов. Он имеет дисковый механизм, который поднимается под давлением потока и закрывается при его обратном направлении. Они часто используются в системах водоснабжения и отопления.
2. Клапан с шариковым механизмом
Этот тип действует на основе шарика, который перекрывает проход при обратном потоке. Шариковые клапаны удобны для применения в малых диаметрах и имеют высокую степень герметичности.
3. Клапан с пружинным механизмом
В таких клапанах используется пружина, которая обеспечивает более жесткое закрытие противного потока. Они предпочитаются в системах, где важно быстрое и надежное закрытие клапана.
4. Клапан с горизонтальным или вертикальным механизмом
В зависимости от расположения, клапаны могут быть горизонтальными или вертикальными. Это влияет на их установку и применение. Горизонтальные клапаны часто используются в трубопроводах с жидкостями, тогда как вертикальные чаще применяются в системах с газами.
Как выбрать обратный клапан
При выборе обратного клапана важно учитывать несколько факторов:
— Тип среды: давление и температура жидкости или газа, который будет проходить через клапан, имеют значение для выбора материала.
— Диаметр трубы: клапан должен соответствовать диаметру трубопровода.
— Рабочее давление: убедитесь, что клапан рассчитан на необходимое рабочее давление.
— Условия эксплуатации: учитывайте возможность загрязнения жидкости или газа.
Преимущества:
— Правильный выбор позволит избежать поломок и продлит срок службы оборудования.
— Снижение затрат на техническое обслуживание.
Недостатки:
— Не всегда просто выбрать необходимый клапан без опыта.
Заключение
Обратный клапан является важным элементом в системах трубопроводов, отвечающим за надежную защиту от обратного потока жидкости и газа. Правильное понимание устройства, принципа работы и видов обратных клапанов позволит вам сделать осознанный выбор при их покупке и установке. Учитывайте факторы, такие как тип среды, диаметр трубы и условия эксплуатации, чтобы обеспечить эффективность работы вашей инженерной системы и избежать дополнительных затрат.
